三倍頻電壓獲得條件與特性

2019-12-28 10:17:54

三倍頻電壓獲得條件與特性

1．獲得三倍頻電壓輸出的條件
(l)必須用三相五柱式或3臺同規格單相變壓器組成，給零序磁通在鐵芯中提供閉合勻磁回路。變壓器一次繞組接成星形，二次繞組接成開口三角形，開口端輸出電壓為三倍員電壓。
(2)變壓器要過激磁，使鐵芯深度飽和。
(3)在選擇變壓器參數時，不僅要考慮是否滿足輸出功率的要求，還應注意它是否滿足溫升的限制與發熱，選擇適當的容量。

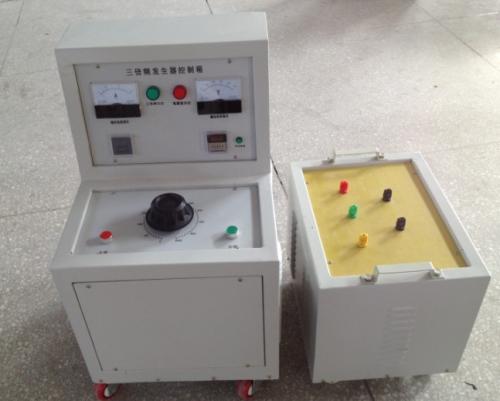

2．特性
三倍頻變壓器輸出能力與鐵芯中磁通密度有極大關系，因此三次諧波的產生是由鐵芯磁化曲線的非線性所致，只有磁通密度工作在曲線彎曲部u以上才會產生較大的三倍頻分量。當磁通密度超過磁化曲線彎曲點以后，鐵芯的導磁率u值急劇下降'三倍頻發生器內阻抗z。急劇減小，因而有較大的三次諧波電壓與三次諧波電流的輸出。過X3越深，三次諧波分量輸出越大，但達到一定程度以后，導磁率u值變化不大’內阻抗z3減小的速度也平緩了，三次諧波輸出增長也平緩了。一般來說，過激磁的下限沒有限制，只要滿足電壓與功率要求便可。過激磁的上限要考慮到兩點：一是避免過深的過激磁引起九次和十五次的高次諧波；二是避免三倍頻變壓器匝間絕緣承受過高的電壓而引起故障，一般不超過2倍額定電壓為限。在1. 73倍過激磁時，變壓器的三次諧波電壓約為1.1倍額定電壓，而且沒有明顯高次諧波分量。
三倍頻發生裝置的電壓和功率輸出與負荷阻抗的性質和負載阻抗是否匹配的關系極大。若負荷阻抗與三倍頻發生裝置的內阻抗在數值上以及阻抗角相等，而符號相反，則可得出最大輸出。
