氧指數測定儀
不僅可以作為鑒定聚合物難燃性的手段，而且可以作為一種研究工具，對實驗室研究阻燃配方，開發新型阻燃材料提供了有力的測試手段。適合于固體材料、層壓材料、泡沫塑料、織物、軟片和薄膜等材料的燃燒性測試。
氧指數是在實驗室條件下評定材料燃燒性能的一種方法。比如有的高校教材對氧指數規定為：所謂氧指數，是指在規定的試驗條件下，試樣在氧氮混合氣流中維持平穩燃燒，即有焰燃燒所需的最低氧氣濃度，以氧所占的體積百分數的數值表示。而有的文獻則將陰燃也包含在“穩定燃燒”的范疇。現在并沒有統一而明確的說法。但是因為“氧指數”定義不夠明確，可能會造成測量氧指數時的困惑，也會由此產生測量時的偏差。
但是氧指數法并不是唯一判定條件和檢測方法，氧指數也受諸如溫度、濕度、材料的外形尺寸等因素的影響。同一種材料，它所處溫度越高，極限氧指數就越小。
氧指數測定儀是用來測定聚合物燃燒過程中所需要氧的體積百分比，聚合物氧指數值是在該物質引燃后，保持燃燒50mm長或燃燒時間為180s時所需要的氧、氮混合氣流中，剛好維持式樣燃燒所需的最低氧濃度(亦稱氧指數)。用以評定相關產品的燃燒性能。適合于固體材料層壓材料、泡沫塑料、織物、紙張、軟片和薄膜等材料的燃燒性測試。
在規定試驗條件下，通入23℃±2℃氧、氮的混合氣體，維持燃燒所需的最小氧濃度的試驗方法。將一個試樣垂直固定在向上流動的氧、氮混合氣體的透明燃燒筒里，點燃試樣頂端，并觀察試樣的燃燒特性，把試樣連續燃燒時間或試樣燃燒長度與給定的標準相比較，通過在不同氧濃度下的一系列試驗，估算氧濃度的最小值。為了與規定的最小氧指數數值進行比較，試驗三個試樣，根據標準判定至少兩個試樣熄滅。
對于自撐材料(如模塑材料，泡沫材料，厚片材料，電器用模塑和片材)采用頂端點燃方式，在距點燃端50MM處劃標線。測試時每隔5s移開一次，移開的時間以恰好能判明試樣整個頂表面是否全部著火為限。在確認試樣頂表面著火后，立即移開點火器，并開始記時并觀察燃燒長度。火焰接觸頂面時間最長不超過30s，如果30s內不能點燃，則增加氧濃度，繼續點火，直至30s內點燃為止。
對于非自撐材料(如軟片或薄膜)采用擴散點燃法(也適用自撐材料)。火焰施加于試樣的頂表面，并同時施加于垂直表面。點燃時，每隔5s左右移開點火器觀察試樣，火焰作用時間最長為30s，直至垂直側表面穩定燃燒或可見燃燒部分的前沿達到上標記處，移去火焰。對于薄膜類產品在用框架夾具的時候，由于燃燒會出現收縮等現象，有標準ISO/TC61/SC4建議用卷筒法測試，獲得較好穩定性和重現性。

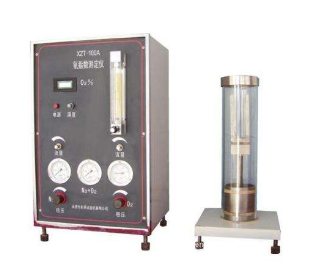

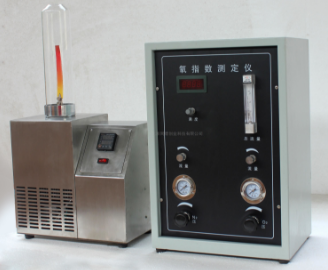

氧指數測定儀主要由試樣夾、燃燒筒、流量計、氣源以及控制系統構成。
燃燒筒:該部分由一個垂直固定在基座上，并可均勻導入氧氮混合氣體的耐熱玻璃筒組成。標準規定燃燒筒高度為(500±50)mm，內徑在(75～100)mm。
氣源:一般采用質量分數不低于98%的氧氣和氮氣作為氣源。
控制系統和流量測量:該體系由穩壓閥、壓力表、轉子流量計和管路組成。主要用于控制將計量后的氧、氮混合氣體經混合后由燃燒筒底部進入燃燒筒。
計時器:一般用高精度秒表測量時間可達5min，準確度±0.5s。
排煙通風系統:材料燃燒產生有毒有害氣體，必須安裝排煙通風系統。主要用于排除燃燒產生的煙塵和氣體。但是風速不能過快，以免對燃燒筒內氣體流速和溫度產生干擾，影響測試準確性。
點火器:標準規定由一根直徑為(2±1)mm，并能連接燃氣噴出火焰的金屬管子構成。當管子引燃試樣時，可以調節燃氣大小以使火焰可以從出口垂直向下噴射(16±4)mm。規定燃燒氣體為純凈的丙烷氣體。
1、兩個玻璃轉子流量計分別控制氧、氮流量。
2、專用手動點火器點火安全可靠。
3、儀器結構簡單，操作方便。
1.環境溫度：-10℃～45℃；
2.相對濕度：﹤85%；
3.電壓及功率：220V、50HZ、100W；
1.選擇混合氣體流量；
2.按照所需要試驗的試樣標準規定選取制作試樣；
3.滿度調節；
4.選擇最初的氧濃度；
5.分別關閉氧氣、氮氣流量調節閥，打開氧氣、氮氣鋼瓶閥門，調節減壓閥，使輸出壓力在0.2-0.3MPa左右，調節穩壓閥；
6.打開電腦。注意液晶顯示表上的氧的濃度，并注意混合氣體的流量是否達到所需的流量，否則進行調節。調節指數穩定后，需待30秒左右時間沖洗燃燒筒，使其內部的氣體更為接近調節后的混合氣體；
7.沖洗后，按標準要求點燃試樣，點燃后，立即撤去火源；
8.試驗后，按標準要求記錄試驗情況，填寫試驗報告。
1.使用的氧氣、氮氣鋼瓶的內部壓力不低于1MPa，如果低于這壓力，請及時更換。調節流量時用力要均勻；
2.根據使用情況經常擦拭燃燒筒和點火器表面污物，及時清除燃燒筒內金屬網上的燃燒低落物，保證氣體暢通；
3. 氧氣、氮氣鋼瓶屬于高壓容器，使用時一定要遠離火源，注意安全。
